    Схема подключения датчика движения для освещения

    В условиях жёсткой экономии денежных средств, все методы хороши. Использование современных технологий в бытовых условиях помогает по крупицам добиваться ощутимых результатов. Потребление электроэнергии в последнее время претерпело изменений. Прогресс затронул энергетику. Это и внедрение новых световых устройств, и принцип работы техники. Пример эффективности и экономичности – это программируемая интеллектуальная схема, подключения или отключения с помощью датчика движения, приборов для освещения помещения. Взаимосвязанные приборы последовательно соединённые, используют электроэнергию по мере надобности и что немаловажно, при отсутствии потребности в свете отключают лампочки. В связи с тем, что современные бытовые источники света обладают низкими энергетическими затратами при включении, достигается экономия электричества и полезное использование ресурса световых приборов.

    datchikdvizeniya111

    Принцип действия, получивший распространение

    Свет включается, отключается по команде, поступающей от линзы к фотоэлементу, замыкающему или разрывающему электрическую цепь. Сенсор собирает информацию с помощью инфракрасного поля чувствительного к температурным изменениям и передвижениям источника тепла. Эффективность чувствительных элементов достигается использованием пассивных и активных зон, расположенных в шахматном порядке чередования.

    Знаете ли вы, что существуют активные и пассивные датчики движения.  Они отличаются по принципу действия. Активные действуют по принципу эхолокатора, излучая волны, и ловя их отражения, а пассивный настроен только на восприятие сигнала.

    Также различают датчики движения по конструктивным особенностям и способу действия. Существуют основные типы, которые применяются в различных схемах подключения приборов освещения. Разница заключается в используемых чувствительных элементах:

    1. Инфракрасные;
    2. Ультразвуковые или микроволновые;
    3. Комбинированные. В конструкции используются несколько типов сенсоров.

    Современные устройства могут оснащаться разными методами подключения. Это может быть хорошо знакомая проводная система, актуально кабельное соединение или получающая большое распространение беспроводная. В некоторых случаях применяются устройства, подключаемые с помощью радиосигнала.

    shema-podkljuchenija-datchika-dvizhenija

    Область применения подобных дсенсоров широка и ограничивается только полётом фантазии конструкторов. Они встречаются в технике, предназначенной для освещения, кондиционирования, охраны, а также военного использования. Во всех областях используются сенсоры, работающие на одном и том же принципе, но различаются по параметрам:

    1. Реакции на тепло, скорость движения;
    2. Температурные режимы;
    3. Степени защиты от внешнего воздействия;
    4. Функциональности;
    5. Программируемости.

    Исходя из перечисленных факторов, востребованы датчики движения в различных исполнениях. Они могут быть встроены в один корпус устройства либо предлагается как отдельное изделие, встраиваемое в общую схему. Распространение получили датчики в индивидуальном корпусе из-за удобства при установке, эксплуатации.

    схема-установки-датчика-2

    Разнообразие датчиков движения для дома

    Бытовая специфика выдвигает к изготовителям приборов, используемых в домашних схемах освещения простые, но существенные требования. Изделия должны быть безопасными, надёжными в эксплуатации, иметь привлекательную стоимость, чтобы присутствовала экономическая выгода внедрения устройства. Поэтому компании выпускающие датчики выработали критерии и методологию по производству, чтобы выпускаемые приборы были общедоступными и соответствовали предъявляемым требованиям. Таким образом, на прилавках магазинов появилось большое количество датчиков движения для освещения, отличающиеся по настройкам:

    1. Задаётся время на включение и отключение света. В зависимости от способа применения интервал варьирует во временных пределах с 5 секунд до 10 минут;
    2. Реагирование чувствительного элемента датчика на интенсивность освещения. Световые приборы включаются при снижении светового порога ниже заданного параметра, и выключается при увеличении;
    3. Реакция на перемещения зависит от чувствительности датчика. Чувствительные элементы используются в охранных сигнализациях.

    Предлагаются изделия, обеспечивающие разные запросы, поэтому при выборе изделия необходимо определиться с требуемыми параметрами:

    1. Условия работы прибора – в квартире, на улице, в хозяйственных помещениях. От этого зависит, какой корпус требуется и крепления. Предлагаются изделия во влаго— и пылезащитным исполнении, с кронштейнами, крепежами на липкой основе;
    2. Энергетические способности датчика. От этого зависит, с какими приборами по мощности он совместим, габаритные размеры, параметры монтажа. Датчики рассчитываются на различную мощность от 200 Вт и выше. Изделие выбирается по техническим характеристикам  для одного устройства, или группы устройств;
    3. Месторасположения и зона действия. Учитывайте, что устройства с различными чувствительными элементами имеют свои особенности. Тепловые элементы работают с видимыми объектами. На происходящее за стеклом они не срабатывают, потому что снижается показатель теплопроводности. В то же время для ультразвука эти помехи не проблема, но окружающие источники излучений вредят чувствительному элементу, вплоть до выхода устройства из строя. Подбирая место установки датчика, учитывается его чувствительность и направленность действия;
    4. Показатели времени срабатывания фотоэлемента. Этот параметр важен для помещений, где устанавливается несколько датчиков. Грамотно подобранные циклы срабатывания обеспечат последовательное включение света, адаптируя работу устройства под помещение;
    5. Радиус действия фотоэлемента. Существуют датчики, способные охватывать зону действия в 360° их устанавливают на потолок, а устройства с радиусом в 180° предназначен для размещения на стене.

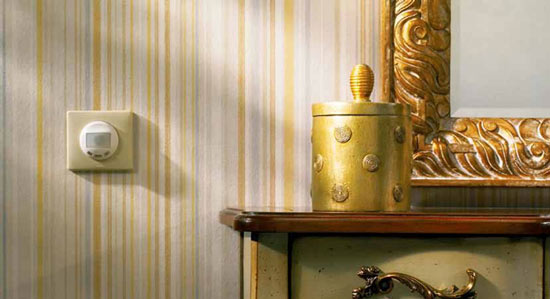

    датчик-движения-для-включения-света

    Установка и подключение датчика движения по схеме

    Подобрав изделие, отвечающее выдвигаемым требованиям и соответствующее параметрам приборов, с которыми предстоит совместная работа, его необходимо грамотно установить. Процесс монтажа несложный. При выполнении, учитываются пожелания, изложенные в инструкции по эксплуатации устройства. Для упрощения работы предлагается следующая схема подключения датчика движения для освещения к светильнику. Под задней крышкой датчика расположены клеммы подключения. К трём из них уже подключен датчик, оставшиеся свободные предназначены для внешних проводов. При монтаже многожильного провода, для удобства работы применяются специальные наконечники НШВИ.

    Чтобы датчик обеспечить питанием сети к клеммам подключают:

    1. Фазу – коричневый провод;
    2. Ноль – синий провод.

    Фазу и ноль подключают к соответствующим проводам светильник, перед окончательным соединением сверяются с сопроводительной инструкцией изделия. Закрепляются наконечники с помощью предусмотренных крепежей в разъёмах, по мере надобности открытые участки  изолируются специальными материалами.

    vidi-datchikov-dv

    Крышка устанавливается на место и начинается работа по соединению в распределительной коробке. В нее сводится пучок из семи проводов:

    1. Три заходят от датчика движения;
    2. Два от осветительного прибора;
    3. Два питающих – фаза и ноль.

    Соединение  приводится в строгой последовательности:

    1. Соединяются фазы датчика и питания (белый и коричневый);
    2. Три ноля  – датчика (зелёный), питания и прибора (синие);
    3. Оставшиеся провода от датчика (красный), прибора (коричневый) соединяются в отдельный блок.

    prosteishaia-shema-podkl-datchikov-dv

    После завершения этапа соединительных изоляционных операций, следует проверить работу. Подключается напряжение и проверяется реакция элемента датчика на движение. Если  работы  проведены в описанной последовательности и согласованы с инструкцией, то устройство будет исправно работать.

    Желательно, чтобы в схему входил выключатель, для отключения устройств из сети. Например, при проведении замены элементов схемы.

    Популярностью пользуется схема подключения датчика движения для освещения  с принудительным включением прибора. Такой вариант актуален для жилого помещения, потому что требуется включённый свет при отсутствии движения в зоне действия чувствительного элемента. Хитрых усовершенствований такая схема не требует, понадобится добавить в схему выключатель параллельно датчику движения. Такое улучшение увеличивает  комфорт в квартире. По мере надобности осветительные приборы переводятся в состояние постоянной работы.

    Полезно придерживаться принципа параллельности в схеме подключения при монтаже двух датчиков. Данная схема подходит и для трех, четырех устройств.  Так, достигается дублирование схем. При этом расположение выключателя менять не требуется, но учитывается факт обязательного подключения фазы выключателя к участку, находящемуся между датчиком и осветительным прибором. Такое расположение обеспечит выключение или включение света в обход датчика движения.

    datchiki

    Настройка датчика – важная и простая процедура

    Для получения требуемых параметров работы устройства предусмотрены регуляторы, находящиеся на корпусе:

    1. «Time» обозначает управление временных показателей включения и отключения света;
    2. «Lux» предназначен для автоматического включения датчика при снижении внешнего освещения.

    Теперь можно спокойно эксплуатировать благо цивилизации, с удобством и комфортом, получая при этом дивиденды в виде экономии электроэнергии.
